12 طرح درب حیاط ریلی ماشین رو
ریل زمینی, چرخ بلبرینگی, قاب فولادی و پوشش ورقی, چهار جزء تعیین کننده در مقایسه طرح های درب حیاط ریلی ماشین رو هستند؛ اما مدل کشویی ساده نسبت به نمونه کنسولی فضای نصب و شیوه تحمل بار متفاوتی دارد. طرح مشبک, حرکت سبک تر و فشار باد کمتری ایجاد می کند, در مقابل مدل تمام پوش حریم بیشتری می دهد و به کلاف, چرخ و موتور قوی تری نیاز دارد. درب حیاط ریلی ماشین رو باید بر اساس عرض دهانه, فضای جانبی حرکت, شیب کف, وزن لنگه, نوع ریل, تعداد چرخ, محل موتور و فرم نما انتخاب شود؛ زیرا یک طرح زیبا بدون مسیر جانبی کافی, امکان اجرای استاندارد ندارد. این مقایسه, 12 طرح را از نظر ظاهر, متریال, کاربری, محدودیت نصب, سطح پوشش و سازگاری با سیستم اتوماتیک کنار هم قرار می دهد تا برسی مدل ها فقط به تصویر محصول محدود نشود. درب حیاط ریلی ماشین رو با شبکه پروفیلی نسبت به نمونه ورقی سبک تر است, اما سطح بسته کنترل دید و حریم بیشتری فراهم می کند. خطای انتخاب می تواند به خروج چرخ از ریل, گیرکردن لنگه, تجمع آب, سایش موتور یا تاب برداشتن قاب منجر شود. ضخامت پروفیل, ورق فولادی, کیفیت جوش, رنگ الکترواستاتیک, یراق آلات, زیرسازی مسیر و نوع نصب نیز بر دوام و قیمت غیرعددی سفارش اثر دارند. فرفورژه سازان با مقایسه مدل های ساده, مدرن, فرفورژه, کنسولی و اتوماتیک, انتخاب را با شرایط واقعی ورودی هماهنگ می کند.
| گزینه یا معیار مقایسه | فرق, کاربرد مناسب, مزیت یا محدودیت | نکته انتخاب بین گزینه ها |
|---|---|---|
| مدل ریلی زمینی | چرخ ها روی ریل نصب شده در کف حرکت می کنند و نسبت به مدل کنسولی, ساختار ساده تر و تجهیزات قابل دسترس تری دارد. | برای کف هموار مناسب است, اما مسیر ریل باید از آب, سنگ ریزه و آلودگی محافظت شود. |
| مدل کنسولی بدون ریل کف | لنگه توسط کالسکه و پروفیل حامل از سطح زمین فاصله می گیرد و در مقابل مدل زمینی, مانعی در مسیر خودرو ایجاد نمی کند. | برای ورودی پرتردد مناسب تر است, ولی فضای جانبی و سازه نگهدارنده بیشتری نیاز دارد. |
| طرح مشبک پروفیلی | از قوطی های عمودی یا افقی تشکیل می شود و نسبت به مدل تمام ورق, وزن و فشار باد کمتری دارد. | برای حرکت دستی یا موتور سبک تر مناسب است, اما حریم دید آن محدودتر خواهد بود. |
| طرح تمام پوش ورقی | سطح بسته ای با ورق فولادی ایجاد می کند و در مقابل مدل مشبک, دید مستقیم و ورود بخشی از گردوغبار را کاهش می دهد. | وزن ورق, تعداد پشت بند, ظرفیت چرخ و قدرت موتور باید پیش از ساخت محاسبه شود. |
| طرح فرفورژه کلاسیک | گل نرده, قوس و قطعات تزئینی دارد و نسبت به مدل مدرن, ظاهر رسمی تر و نقاط جوش بیشتری ایجاد می کند. | برای نمای کلاسیک مناسب است, اما تراکم فرفورژه نباید حرکت و تعادل لنگه را سنگین کند. |
| طرح مدرن هندسی | با قاب های منظم, خطوط مورب یا پنل برش خورده ساخته می شود و در مقابل فرفورژه سنتی, ظاهر ساده تر و یکپارچه تری دارد. | تقسیم بندی هندسی باید با طول زیاد لنگه و محل اتصال موتور هماهنگ باشد. |
| حرکت دستی یا اتوماتیک | درب دستی تجهیزات کمتر و سرویس ساده تری دارد, در حالی که مدل اتوماتیک کنترل ورود و بازشدن بدون پیاده شدن را فراهم می کند. | وزن لنگه, تردد, طول مسیر و نوع دنده شانه ای در انتخاب موتور مقایسه شوند. |
| چرخ فولادی یا پلیمری | چرخ فولادی تحمل بار بالاتری دارد, اما چرخ پلیمری در شرایط مناسب حرکت کم صداتری نسبت به فلز ایجاد می کند. | جنس چرخ را با وزن درب, نوع ریل, آلودگی مسیر و برنامه نگهداری تطبیق دهید. |
| پوشش کوره ای یا رنگ مایع | رنگ الکترواستاتیک یکنواختی بیشتری دارد, در مقابل رنگ مایع پس از نصب قابلیت ترمیم موضعی ساده تری ارائه می دهد. | ابعاد لنگه, امکان انتقال, جوشکاری نهایی و شرایط نگهداری در انتخاب پوشش مؤثرند. |
طرح ریلی زمینی در برابر مدل کنسولی و کشویی ساده
درب ریلی ماشین رو را می توان بر اساس نوع حرکت به مدل زمینی, کنسولی و کشویی ساده تقسیم کرد. مدل زمینی روی ریل کف حرکت می کند و نسبت به سیستم کنسولی, اجزای قابل فهم تر و تعمیر ساده تری دارد؛ اما آلودگی, آب و ناهمواری مسیر می توانند عملکرد آن را مختل کنند. مدل کنسولی در مقابل, ریل مزاحمی در دهانه ایجاد نمی کند و برای عبور پرتردد خودرو مناسب تر است, ولی به کالسکه, فونداسیون و فضای جانبی بیشتری نیاز دارد. طرح کشویی سبک نیز برای ورودی متوسط و استفاده دستی کاربرد دارد, اما در دهانه عریض باید سختی قاب و تعداد چرخ ها افزایش یابد. انتخاب میان این گزینه ها فقط به ظاهر درب وابسته نیست. طول فضای آزاد کنار دیوار, شیب کف, میزان تردد, وزن متریال و امکان اجرای زیرسازی مشخص می کنند کدام سیستم مزیت عملی بیشتری دارد.
ریل زمینی در مقابل سیستم کنسولی بدون مانع کف
مدل زمینی از ریل فلزی ثابت, چرخ های شیاردار و راهنمای بالایی استفاده می کند. این سیستم نسبت به مدل کنسولی به سازه نگهدارنده پیچیده کمتری نیاز دارد و چرخ ها پس از بازکردن قاب محافظ, راحت تر سرویس می شوند. برای کف صاف و مسیر قابل نظافت, حرکت آن روان و قابل اعتماد است. محدودیت اصلی, قرارگرفتن ریل در مسیر خودرو است؛ گل, سنگ ریزه, یخ یا نشست کف می تواند باعث صدای حرکت و گیرکردن چرخ شود. ریل باید کاملاً تراز, مستقیم و دارای خروجی آب مناسب باشد. جوش یا پیچ کردن ریل روی سطح ضعیف نیز به مرور موجب لق شدن و تغییر راستای حرکت خواهد شد.
سیستم کنسولی در مقابل ریل زمینی, لنگه را با کمک پروفیل حامل و کالسکه های ثابت بالاتر از کف نگه می دارد. این ساختار برای مسیرهایی مناسب است که عبور خودرو نباید با ریل یا شیار کف مواجه شود. مزیت دیگر, حساسیت کمتر به سنگ ریزه و تجمع آب در دهانه است. با این حال, بخشی از طول لنگه به عنوان وزنه تعادل عمل می کند و به فضای جانبی بیشتری نسبت به عرض مفید ورودی نیاز دارد. فونداسیون کالسکه ها, فاصله آن ها و استحکام پروفیل حامل باید بر اساس وزن واقعی طراحی شوند. مدل کنسولی اجرای تخصصی تری دارد, اما در ورودی پرتردد و کف نامنظم می تواند محدودیت های مدل زمینی را کاهش دهد.
طرح تک لنگه در برابر مدل تلسکوپی چندبخشی
درب ریلی تک لنگه از یک قاب یکپارچه تشکیل می شود که تمام عرض دهانه را به یک سمت طی می کند. این مدل نسبت به سیستم تلسکوپی, قطعات متحرک کمتر, تنظیم ساده تر و احتمال خرابی پایین تری دارد. اگر کنار ورودی فضای آزاد کافی وجود داشته باشد, تک لنگه انتخابی مستقیم و قابل سرویس است. محدودیت آن در پروژه هایی دیده می شود که طول دیوار جانبی از عرض دهانه کمتر است. هرچه لنگه بلندتر شود, کنترل تاب, وزن, تعداد پشت بند و محل چرخ اهمیت بیشتری پیدا می کند. قاب بلند باید در زمان ساخت و حمل نیز مهار شود تا از حالت مستقیم خارج نشود و پس از نصب به موتور فشار وارد نکند.
مدل تلسکوپی در مقابل تک لنگه, از چند پنل متحرک استفاده می کند که هنگام بازشدن روی هم جمع می شوند. این روش برای ورودی هایی کاربرد دارد که فضای جانبی محدود است, اما عرض مفید عبور باید حفظ شود. مزیت اصلی, کاهش طول فضای پارک درب است؛ در مقابل, کابل ها, قرقره ها, چرخ ها و هماهنگی حرکت پنل ها تعداد بیشتری دارند. هر اختلاف در سرعت یا تراز پنل می تواند باعث ضربه, گیرکردن یا بسته نشدن کامل شود. سیستم تلسکوپی نسبت به تک لنگه به نگهداری دقیق تر و نصب حساس تری نیاز دارد. انتخاب آن باید پس از مقایسه محدودیت فضا با پیچیدگی سرویس و دسترسی به قطعات انجام شود.
حرکت دستی در برابر درب ریلی اتوماتیک
درب ریلی دستی به موتور, تابلو فرمان, دنده شانه ای و تجهیزات کنترلی نیاز ندارد و نسبت به مدل اتوماتیک, ساختار ساده تر و هزینه نگهداری محدودتری دارد. برای ورودی کم تردد و لنگه سبک, بازوبسته کردن دستی می تواند عملی باشد. حرکت روان به کیفیت چرخ, تراز ریل و دستگیره مناسب وابسته است. اگر درب سنگین یا مسیر طولانی باشد, نیروی موردنیاز افزایش می یابد و استفاده روزانه دشوار می شود. در مدل دستی باید استوپر باز و بسته, قفل مکانیکی و مهار ضدخروج چرخ به درستی نصب شوند. سادگی این گزینه مزیت مهمی است, اما آسایش و کنترل ورود آن نسبت به سیستم خودکار کمتر خواهد بود.
مدل اتوماتیک در مقابل درب دستی, امکان بازکردن با ریموت, کلید یا سامانه کنترل دسترسی را فراهم می کند. این گزینه برای تردد روزانه و ورود خودرو بدون توقف طولانی مناسب تر است. موتور باید بر اساس وزن, طول لنگه, اصطکاک چرخ و شیب مسیر انتخاب شود؛ انتخاب صرفاً بر اساس قدرت اسمی می تواند عملکرد نامناسبی ایجاد کند. دنده شانه ای باید در تمام مسیر هم ارتفاع و بدون فشار جانبی نصب شود. فتوسل, فلاشر, خلاص کن دستی و استوپرهای مکانیکی نیز نقش ایمنی دارند. مزیت اتوماسیون در صورتی پایدار می ماند که خود درب پیش از نصب موتور کاملاً روان حرکت کند و نقص مکانیکی با قدرت موتور پنهان نشود.
- برای کف هموار, مدل زمینی را در برابر هزینه و پیچیدگی سیستم کنسولی مقایسه کنید.
- برای فضای جانبی محدود, مدل تلسکوپی را نسبت به تک لنگه بررسی کنید.
- برای تردد کم, حرکت دستی می تواند ساده تر از سیستم اتوماتیک باشد.
- برای عبور پرتردد, نبود ریل در دهانه مزیت سیستم کنسولی محسوب می شود.
- پیش از انتخاب طرح, طول فضای آزاد کنار ورودی را دقیق اندازه گیری کنید.
قاب مشبک در برابر درب تمام پوش و فرفورژه
ظاهر درب ریلی مستقیماً بر وزن, فشار باد, ظرفیت چرخ و قدرت موتور اثر می گذارد. قاب مشبک پروفیلی نسبت به مدل تمام پوش, سبک تر است و جریان هوا را عبور می دهد, اما دید بیشتری به فضای داخلی ایجاد می کند. مدل ورقی در مقابل, سطح بسته و حریم بالاتری دارد و برای جلوگیری از موج دارشدن به پشت بندهای منظم نیازمند است. طرح فرفورژه بین این دو قرار می گیرد؛ می تواند باز و سبک باشد یا با ورق ترکیب شود و به مدلی سنگین تر تبدیل گردد. طراحی مدرن هندسی نیز امکان کنترل میزان پوشش را فراهم می کند, ولی خطوط آن باید در طول زیاد لنگه تراز بمانند. تفاوت متریال فقط مسئله زیبایی نیست. پروفیل, ورق, گل نرده, رنگ و اجزای تقویتی, رفتار درب هنگام حرکت, توقف و وزش باد را تغییر می دهند و باید همراه با سیستم ریلی انتخاب شوند.
پروفیل مشبک نسبت به ورق یکپارچه
مدل مشبک با قوطی های عمودی, افقی یا ترکیب قاب های هندسی ساخته می شود و نسبت به ورق یکپارچه وزن کمتری دارد. کاهش وزن به معنای فشار کمتر بر چرخ ها, ریل, موتور و پایه های راهنماست. جریان هوا نیز از میان شبکه عبور می کند و نیروی باد روی لنگه کاهش می یابد. این طرح برای ورودی هایی مناسب است که حریم کامل اولویت ندارد و نمای سبک تر مطلوب است. محدودیت آن, دید مستقیم و ورود بیشتر گردوغبار خواهد بود. فاصله میان پروفیل ها باید از نظر ایمنی و استحکام بررسی شود؛ شبکه بسیار باز امنیت کمتری ایجاد می کند و شبکه بیش از حد متراکم بدون رسیدن به پوشش کامل, فقط وزن را بالا می برد.
مدل تمام ورق در مقابل قاب مشبک, فضای داخلی را بیشتر می پوشاند و ظاهر یکپارچه تری به ورودی می دهد. سطح بسته می تواند بخشی از گردوغبار و دید خارجی را محدود کند, اما نیروی باد و وزن لنگه را افزایش می دهد. ورق وسیع بدون قاب فرعی و پشت بند ممکن است موج بردارد, صدا ایجاد کند یا در زمان حرکت ارتعاش داشته باشد. جوش ممتد نیز می تواند سطح را تاب دهد؛ بنابراین اتصال کنترل شده و تقسیم بندی مناسب ضروری است. در این مدل باید ظرفیت چرخ, ضخامت ریل, قدرت موتور و مهار بالایی با وزن نهایی تطبیق داده شوند. انتخاب تمام پوش زمانی منطقی است که حریم بیشتر, ارزش تحمل سازه ای و نگهداری اضافه را داشته باشد.

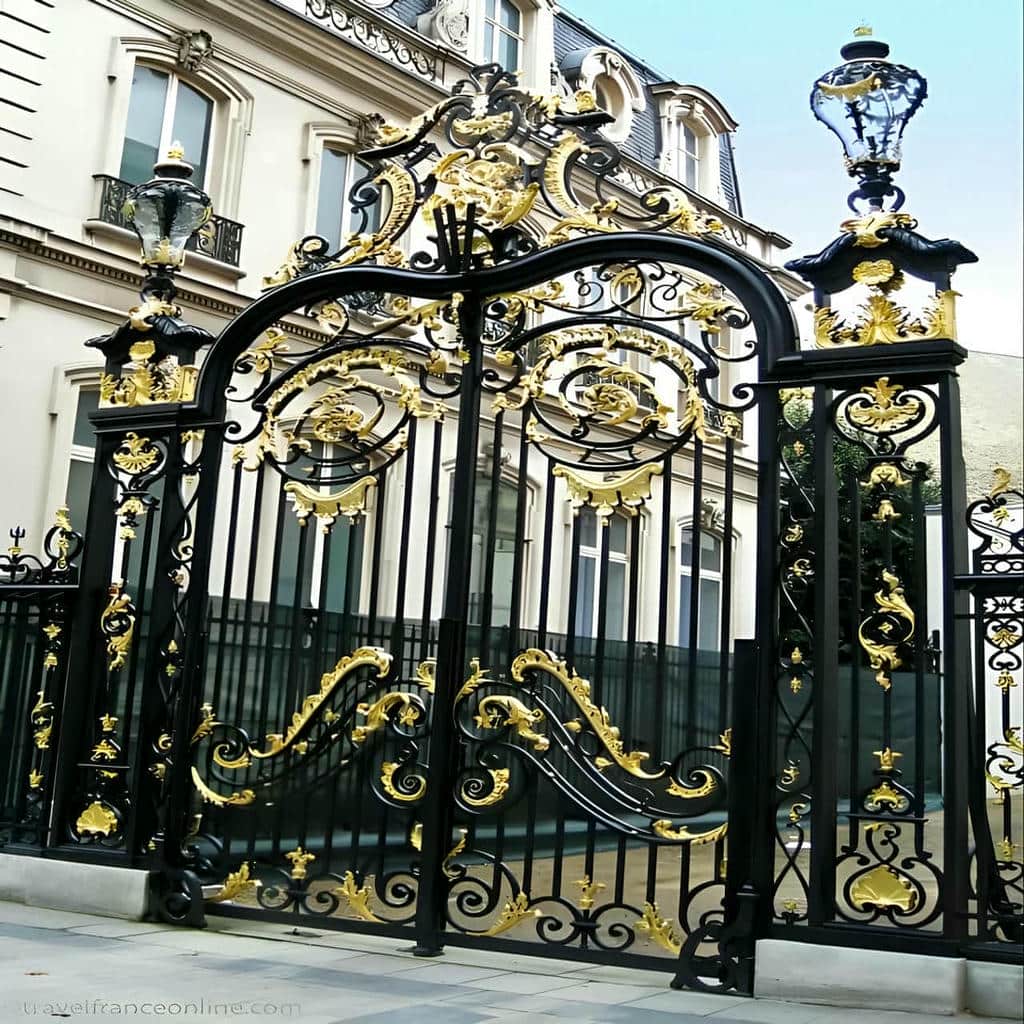

فرفورژه کلاسیک در مقابل طرح مدرن هندسی
طرح فرفورژه کلاسیک از قوس, گل نرده, پیچک و قطعات تزئینی تشکیل می شود و نسبت به مدل هندسی, ظاهر رسمی تر و پرجزئیات تری دارد. این سبک برای نماهایی با ستون, نرده یا عناصر منحنی مناسب است. در درب ریلی, تراکم قطعات باید کنترل شود؛ زیرا افزایش نقاط جوش و تزئینات می تواند وزن لنگه را بالا ببرد و مرکز ثقل را تغییر دهد. قطعات بالای قاب نیز نباید با راهنمای فوقانی یا مسیر حرکت تداخل داشته باشند. در طول زیاد درب, تکرار منظم نقوش از شلوغی جلوگیری می کند. مدل فرفورژه مزیت تزئینی دارد, اما نظافت, رنگ آمیزی و ترمیم نقاط اتصال آن نسبت به قاب ساده دشوارتر است.
طرح مدرن هندسی در مقابل فرفورژه کلاسیک, از خطوط صاف, قاب های متقارن یا نامتقارن و پنل های برش خورده استفاده می کند. این مدل برای نماهای ساده و ورودی های عریض خوانایی بیشتری دارد. خطوط افقی می توانند طول درب را برجسته کنند, در حالی که تقسیم بندی عمودی ظاهر آن را متعادل تر نشان می دهد. محدودیت اصلی, حساسیت به تراز است؛ کوچک ترین تاب یا اختلاف فاصله در طول لنگه دیده می شود. محل اتصال دنده شانه ای, دستگیره, قفل و چرخ ها باید بدون قطع الگوی اصلی طراحی شود. مدل هندسی نسبت به فرفورژه قابلیت ترکیب ساده تری با ورق دارد, اما کیفیت برش, جوش و راستای قاب در ظاهر نهایی بسیار تعیین کننده است.
فولاد سنگین در برابر کلاف مهندسی شده سبک تر
استفاده از پروفیل سنگین می تواند مقاومت خمشی درب را افزایش دهد, اما افزایش وزن به تنهایی نشانه کیفیت بالاتر نیست. در لنگه ریلی بلند, وزن اضافی مستقیماً روی چرخ, یاتاقان, ریل و موتور اثر می گذارد. اگر مسیر و زیرسازی متناسب نباشند, قاب سنگین باعث سایش سریع تر قطعات خواهد شد. پروفیل بزرگ برای مدل تمام پوش یا دهانه عریض کاربرد دارد, ولی باید در محل های انتقال بار استفاده شود. سنگین کردن تمام اعضا بدون محاسبه, حرکت را دشوار و حمل و نصب را پیچیده می کند. مقایسه باید میان سختی سازه, وزن نهایی و ظرفیت تجهیزات انجام شود, نه فقط ضخامت ظاهری آهن.
کلاف مهندسی شده در مقابل سازه بی دلیل سنگین, با پشت بندهای هدفمند, تقویت محل چرخ, مهار گوشه ها و قاب داخلی مناسب, وزن را بهتر توزیع می کند. این روش می تواند با پروفیل متناسب, سختی کافی ایجاد کند و فشار اضافه بر موتور را کاهش دهد. پشت بند مورب یا افقی باید با جهت بار و محل نصب ورق هماهنگ باشد. ناحیه اتصال چرخ و دنده شانه ای نیز به تقویت موضعی نیاز دارد. مزیت این ساختار, تعادل میان دوام و حرکت روان است؛ اما طراحی و جوشکاری دقیق تری می طلبد. یک قاب سبک تر که درست مهاربندی شده باشد, در بسیاری از پروژه ها نسبت به قاب بسیار سنگین اما بدون توزیع مناسب بار, عملکرد پایدارتر و سرویس ساده تری دارد.
- برای کاهش فشار باد, طرح مشبک را در برابر مدل تمام پوش بسنجید.
- برای حریم بیشتر, ورق را همراه با پشت بند و ظرفیت موتور انتخاب کنید.
- برای نمای کلاسیک, فرفورژه را بدون تراکم بی هدف قطعات اجرا کنید.
- برای نمای مدرن, راستای قاب های هندسی را در کل طول لنگه کنترل کنید.
- وزن کمتر را با مهاربندی مهندسی شده مقایسه کنید, نه با سازه ضعیف.
ریل, چرخ و موتور؛ نصب دقیق در برابر اصلاح پرهزینه
کارکرد درب ریلی بیش از هر بخش به زیرسازی, تراز مسیر و هماهنگی تجهیزات وابسته است. ریل مستقیم نسبت به ریل دارای شکست یا نشست, اصطکاک کمتر و فشار یکنواخت تری به چرخ وارد می کند. چرخ فولادی برای بار سنگین مناسب تر است, در مقابل نمونه پلیمری در شرایط کنترل شده حرکت آرام تری دارد. موتور قوی نیز جایگزین حرکت مکانیکی روان نیست؛ اگر لنگه بدون موتور گیر کند, اتوماسیون فقط فشار بیشتری به گیربکس و دنده شانه ای وارد خواهد کرد. نصب زمینی با مدل کنسولی تفاوت بنیادی دارد و فونداسیون, صفحه موتور, راهنمای بالایی و استوپرها باید بر اساس سیستم انتخاب شوند. اندازه گیری دقیق پیش از تولید, نسبت به کوتاه کردن قاب, جابه جایی چرخ یا اصلاح ریل پس از رنگ, نتیجه مطمئن تری ایجاد می کند. اجرای استاندارد باید هم مسیر خودرو و هم فضای حرکت کامل درب را از ابتدا در نظر بگیرد.
ریل هم سطح در برابر مسیر دارای شیب و آب گرفتگی
ریل زمینی روی بستری صاف, محکم و هم راستا بهترین عملکرد را دارد. تراز دقیق باعث می شود وزن درب میان چرخ ها توزیع شود و موتور در طول مسیر بار یکنواختی تحمل کند. اگر ریل در نقطه ای بالا یا پایین باشد, چرخ ضربه می خورد و دنده شانه ای از پینیون موتور فاصله می گیرد یا به آن فشار وارد می کند. سطح زیر ریل باید در برابر نشست و ترک مقاوم باشد. پیچ ها یا جوش ها نیز نباید برجستگی مزاحم برای چرخ ایجاد کنند. ریل هم سطح نسبت به مسیر اصلاح شده پس از نصب, حرکت نرم تر و استهلاک کمتری دارد و تنظیم تجهیزات جانبی را ساده تر می کند.
مسیر دارای شیب, آب گرفتگی یا ناهمواری در مقابل بستر تراز, محدودیت بیشتری برای مدل زمینی ایجاد می کند. شیب در جهت حرکت می تواند لنگه را به سمت باز یا بسته شدن هل دهد و فشار موتور را در دو جهت متفاوت کند. تجمع آب نیز زنگ زدگی ریل, ورود آلودگی و یخ زدگی احتمالی را افزایش می دهد. در چنین شرایطی باید زهکشی, اصلاح کف یا استفاده از سیستم کنسولی بررسی شود. نصب ریل روی سطح نامناسب بدون اصلاح زیرسازی, مشکل را پنهان نمی کند. مقایسه هزینه آماده سازی کف با هزینه نگهداری و خرابی آینده, معمولاً نشان می دهد اجرای صحیح بستر از تعمیر مکرر چرخ و موتور منطقی تر است.
چرخ فولادی در مقابل چرخ پلیمری و بلبرینگی
چرخ فولادی برای درب سنگین, ریل فلزی و تردد زیاد تحمل بار مناسبی دارد. سطح سخت آن در برابر فشار مقاوم است, اما در صورت خشک بودن بلبرینگ یا ناهمواری ریل می تواند صدای بیشتری ایجاد کند. شیار چرخ باید دقیقاً با مقطع ریل هماهنگ باشد تا احتمال خروج یا سایش لبه کاهش یابد. یاتاقان و محور نیز به اندازه جنس بدنه اهمیت دارند. چرخ فولادی نسبت به نمونه پلیمری برای بار بالا مطمئن تر است, ولی به نظافت, روان کاری و کنترل زنگ زدگی بیشتری نیاز دارد. انتخاب اندازه کوچک برای لنگه سنگین, فشار نقطه ای را افزایش می دهد و حرکت را دشوار می کند.
چرخ پلیمری یا ترکیبی در مقابل نمونه تمام فولادی می تواند حرکت کم صداتری ایجاد کند و بخشی از لرزش مسیر را جذب کند. این گزینه برای وزن کنترل شده و محیطی با ریل تمیز کاربرد مناسب تری دارد. محدودیت آن تحمل بار و حساسیت به کیفیت متریال است؛ چرخ نامتناسب ممکن است تغییر شکل دهد یا در برابر آلودگی آسیب ببیند. بلبرینگ آب بندی شده نیز می تواند نیاز به سرویس را کاهش دهد, اما جایگزین تراز مسیر نیست. برای انتخاب میان گزینه ها باید وزن لنگه, تعداد چرخ, دمای محیط, نوع ریل و تردد مقایسه شوند. صدای کمتر تنها معیار کافی برای انتخاب چرخ پلیمری نیست.
موتور متناسب در برابر موتور قوی اما نصب نادرست
موتور متناسب بر اساس وزن درب, طول حرکت, تعداد تردد, شیب و اصطکاک انتخاب می شود. توان کافی باید همراه با گشتاور, سرعت و چرخه کاری مناسب باشد. درب ابتدا باید به صورت دستی روان حرکت کند و سپس موتور روی صفحه ای تراز نصب شود. دنده شانه ای نیز باید با فاصله کنترل شده روی لنگه قرار گیرد تا تمام وزن درب روی پینیون موتور نیفتد. انتخاب درست نسبت به موتور بیش از حد قوی, حرکت کنترل شده تر و استهلاک منطقی تری ایجاد می کند. تجهیزات ایمنی مانند فتوسل, فلاشر, محدودکننده حرکت و خلاص کن دستی نیز باید با تابلو فرمان هماهنگ باشند.
موتور قوی در مقابل نصب مکانیکی صحیح, نمی تواند ریل کج, چرخ معیوب یا لنگه تاب دار را جبران کند. توان بالاتر ممکن است مدتی درب را حرکت دهد, اما فشار بیشتری به دنده شانه ای, پایه موتور و قاب وارد می کند. اگر استوپر مکانیکی وجود نداشته باشد, خطای تنظیم میکروسوئیچ می تواند باعث برخورد شدید در انتهای مسیر شود. همچنین نصب ناهماهنگ دنده شانه ای صدای ضربه و خوردگی دندانه ها را افزایش می دهد. موتور باید بخشی از یک سیستم هماهنگ باشد, نه راه حل ضعف ساخت. مقایسه مشخصات موتور تنها پس از کنترل وزن واقعی, حرکت دستی و تعداد تردد معنا پیدا می کند.
- ریل را روی بستر مقاوم, تراز و دارای مسیر خروج آب نصب کنید.
- برای کف مشکل دار, سیستم کنسولی را در برابر اصلاح مداوم ریل مقایسه کنید.
- چرخ را بر اساس وزن واقعی لنگه و نوع ریل انتخاب کنید.
- پیش از نصب موتور, حرکت دستی درب را در کل مسیر آزمایش کنید.
- استوپر, فتوسل و خلاص کن دستی را بخشی از ایمنی سیستم بدانید.
قیمت و سفارش فرفورژه سازان؛ طرح آماده در برابر ساخت اختصاصی
قیمت درب حیاط ریلی ماشین رو فقط به وزن آهن وابسته نیست؛ مدل مشبک ممکن است متریال کمتری مصرف کند, اما طرح فرفورژه یا هندسی به زمان ساخت و پرداخت بیشتری نیاز داشته باشد. نمونه تمام پوش در مقابل, ورق, پشت بند, چرخ و موتور قوی تری می خواهد. عرض دهانه, طول فضای جانبی, نوع ریل, تعداد چرخ ها, سیستم کنسولی یا زمینی, پوشش رنگ, موتور, تابلو فرمان, فتوسل, بسته بندی, انتقال و آماده سازی کف همگی بر شرایط سفارش اثر دارند. مدل آماده برای ابعاد هماهنگ سریع تر است, اما ساخت سفارشی امکان تطبیق با شیب, نما و محدودیت حرکت را فراهم می کند. فرفورژه سازان با مقایسه طرح ها و سیستم های حرکتی, مشخص می کند کدام گزینه از نظر وزن, نصب و نگهداری مناسب تر است. سرویس آینده نیز باید در تصمیم دیده شود؛ زیرا دسترسی آسان به چرخ, موتور و دنده شانه ای نسبت به یراق پنهان, تعمیر ساده تری خواهد داشت.
قیمت مدل زمینی نسبت به سیستم کنسولی
مدل زمینی از ریل کف, چرخ و راهنمای بالایی استفاده می کند و نسبت به سیستم کنسولی اجزای سازه ای ساده تری دارد. با این حال, قیمت آن به کیفیت ریل, تعداد چرخ, زیرسازی کف و میزان اصلاح مسیر وابسته است. اگر سطح نیاز به تخریب, تراز یا زهکشی داشته باشد, شرایط اجرا تغییر می کند. وزن لنگه و نوع موتور نیز در برآورد مؤثرند. یک درب زمینی تمام پوش با ابعاد بزرگ را نمی توان با مدل مشبک سبک در یک سطح مقایسه کرد. برای ارزیابی واقعی, مشخصات قاب, یراق, پوشش و تجهیزات اتوماتیک باید هم زمان بررسی شوند.
سیستم کنسولی در مقابل مدل زمینی به پروفیل حامل, کالسکه های تخصصی, فونداسیون مقاوم و طول تعادل بیشتری نیاز دارد. این اجزا ساخت و نصب را تخصصی تر می کنند, اما حذف ریل از دهانه مزیت مهمی برای مسیر پرتردد یا کف نامناسب است. هزینه بالاتر اولیه ممکن است در برابر کاهش نظافت ریل و مشکلات عبور خودرو قابل توجیه باشد. وزن لنگه, فاصله کالسکه ها و طول بخش تعادل مستقیماً بر مشخصات سیستم اثر دارند. مقایسه قیمت باید همراه با کاربرد و نگهداری انجام شود؛ انتخاب ارزان تر در ابتدا, اگر با شرایط کف ناسازگار باشد, می تواند تعمیرات بیشتری ایجاد کند.
مدل آماده در مقابل سفارش اختصاصی ماشین رو
مدل آماده برای دهانه استاندارد و فضایی که طول جانبی کافی دارد, روند خرید سریع تری فراهم می کند. مشتری می تواند فرم کلی و نوع پوشش را مشاهده کند, اما باید ابعاد قاب, محل چرخ, جهت حرکت و ارتفاع راهنما با ورودی تطبیق داشته باشند. اصلاح یک درب آماده ممکن است به کوتاه کردن قاب, جابه جایی چرخ و ترمیم رنگ منجر شود. اگر طرح هندسی یا فرفورژه متقارن باشد, تغییر ابعاد می تواند تناسب آن را برهم بزند. مدل آماده زمانی مزیت واقعی دارد که بدون اصلاح سازه ای و با تجهیزات مناسب نصب شود.
سفارش اختصاصی در مقابل مدل آماده, امکان تعیین دقیق عرض, ارتفاع, وزن, میزان پوشش و نوع سیستم حرکتی را فراهم می کند. این روش برای دهانه عریض, شیب خاص, فضای جانبی محدود یا نصب موتور اتوماتیک مناسب تر است. فرآیند سفارش با اندازه گیری دهانه و مسیر حرکت آغاز می شود و سپس مدل زمینی, کنسولی یا تلسکوپی مقایسه خواهد شد. فرفورژه سازان می تواند طرح مشبک, تمام پوش, مدرن و فرفورژه را از نظر وزن و محدودیت نصب کنار هم قرار دهد. تأیید نقشه, جهت حرکت و مشخصات یراق آلات پیش از ساخت, احتمال اصلاحات پرهزینه بعدی را کاهش می دهد.
نگهداری منظم در برابر تعمیر پس از توقف کامل
نگهداری منظم شامل پاک سازی ریل, بررسی چرخ ها, کنترل پیچ ها, روان کاری قطعات مجاز, آزمایش فتوسل و بازبینی دنده شانه ای است. این اقدامات نسبت به تعمیر پس از توقف کامل, خرابی را در مراحل اولیه آشکار می کنند. صدای جدید, حرکت ضربه ای یا کندشدن در یک نقطه می تواند نشانه آلودگی ریل, خرابی بلبرینگ یا تغییر تراز باشد. در مدل کنسولی نیز کالسکه, پروفیل حامل و راهنمای بالا باید بررسی شوند. ترمیم خراش رنگ و کنترل زنگ زدگی, به ویژه در بخش پایین قاب, دوام متریال را افزایش می دهد. برنامه سرویس باید با میزان تردد و شرایط مسیر هماهنگ باشد.
تعمیر دیرهنگام در مقابل سرویس دوره ای, معمولاً پس از گیرکردن درب, شکستن چرخ یا فشار بیش از حد موتور انجام می شود. در این مرحله ممکن است علاوه بر قطعه معیوب, ریل, دنده شانه ای یا قاب نیز آسیب دیده باشد. استفاده مداوم از موتور روی لنگه سنگین و ناهماهنگ, گیربکس و برد فرمان را تحت فشار قرار می دهد. دسترسی نامناسب به چرخ یا موتور نیز زمان تعمیر را افزایش می دهد. هنگام سفارش باید محل بازدید و تعویض قطعات پیش بینی شود. مدلی که سرویس پذیری بهتری دارد, در بلندمدت نسبت به طرح پیچیده با تجهیزات پنهان, انتخاب عملی تر و کم ریسک تری خواهد بود.
- قیمت مدل زمینی و کنسولی را همراه با زیرسازی و نگهداری مقایسه کنید.
- مدل آماده را فقط پس از تطبیق کامل مسیر حرکت و محل چرخ بخرید.
- در سفارش اختصاصی, وزن نهایی و قدرت موتور را هم زمان تعیین کنید.
- هزینه آماده سازی کف و زهکشی را جدا از ظاهر درب بررسی کنید.
- سرویس منظم را جایگزین استفاده تا زمان توقف کامل سیستم کنید.
مدل زمینی برای کف صاف و مسیر قابل نظافت, ساختار ساده تر و سرویس آسان تری دارد. سیستم کنسولی در مقابل, ریل را از دهانه حذف می کند و برای مسیر پرتردد, کف ناهموار یا محل دارای آلودگی مناسب تر است. کنسولی به فضای جانبی, کالسکه و فونداسیون بیشتری نیاز دارد. انتخاب باید بر اساس وضعیت کف, عرض دهانه, طول کنار دیوار, وزن لنگه و میزان تردد انجام شود و هیچ کدام برای همه پروژه ها برتری مطلق ندارند.
طرح مشبک نسبت به مدل تمام پوش وزن و فشار باد کمتری دارد و موتور سبک تری می خواهد, اما حریم دید آن محدودتر است. مدل تمام پوش فضای داخلی را بیشتر می پوشاند, ولی به ورق, پشت بند, چرخ و موتور متناسب نیاز دارد. در مسیر بادگیر, سطح بسته می تواند بار قابل توجهی ایجاد کند. انتخاب بین دو مدل باید بر اساس حریم, نمای ساختمان, ظرفیت سیستم ریلی و هزینه نگهداری مقایسه شود.
چرخ فولادی برای بار سنگین و تردد بالا معمولاً تحمل بیشتری دارد, اما ممکن است صدای حرکت آن روی ریل نامنظم بیشتر باشد. چرخ پلیمری در شرایط مناسب حرکت آرام تری ایجاد می کند, ولی ظرفیت بار و کیفیت متریال آن باید دقیق بررسی شود. نوع بلبرینگ, قطر چرخ, تعداد چرخ ها و شکل ریل نیز اهمیت دارند. انتخاب فقط بر اساس جنس صحیح نیست و باید وزن واقعی لنگه و شرایط مسیر در مقایسه لحاظ شوند.
مدل آماده برای دهانه استاندارد, کف مناسب و فضای جانبی کافی سریع تر است. سفارش سفارشی در مقابل, برای ابعاد خاص, شیب, محدودیت مسیر, طرح اختصاصی یا نصب موتور گزینه هماهنگ تری محسوب می شود. اگر مدل آماده نیازمند تغییر محل چرخ, کوتاه کردن قاب یا جابه جایی دنده شانه ای باشد, مزیت سرعت آن کاهش می یابد. پیش از خرید باید عرض, ارتفاع, جهت حرکت و طول فضای آزاد با مشخصات محصول مقایسه شوند.
مدل دستی تجهیزات کمتری دارد و قیمت آن بیشتر به قاب, ریل, چرخ, پوشش و نصب وابسته است. مدل اتوماتیک علاوه بر این موارد, به موتور, تابلو فرمان, دنده شانه ای, فتوسل, فلاشر و کابل کشی نیاز دارد. وزن درب و تعداد تردد نیز مشخصات موتور را تغییر می دهند. برای مقایسه صحیح, ابتدا باید یک ساختار مکانیکی یکسان در نظر گرفته شود و سپس هزینه تجهیزات و خدمات اتوماسیون بررسی گردد.
موتور قوی تر الزاماً انتخاب مناسب تری نیست. توان باید با وزن, طول حرکت, شیب, اصطکاک و تعداد تردد هماهنگ باشد. موتور بزرگ روی ریل کج یا چرخ معیوب فقط فشار بیشتری به قاب و دنده شانه ای وارد می کند. ابتدا درب باید بدون موتور روان حرکت کند و سپس موتور متناسب انتخاب شود. چرخه کاری, سرعت, سیستم ایمنی و امکان خلاص کردن دستی نیز در مقایسه مدل ها اهمیت دارند.
جمع بندی
انتخاب میان 12 طرح درب حیاط ریلی ماشین رو باید از مقایسه سیستم زمینی, کنسولی, تک لنگه, تلسکوپی, دستی, اتوماتیک, مشبک, تمام پوش, فرفورژه, هندسی, ورقی و ترکیبی آغاز شود. مدل زمینی نسبت به کنسولی ساختار ساده تری دارد, اما به ریل تمیز و کف تراز وابسته است؛ در مقابل سیستم کنسولی مسیر خودرو را آزاد نگه می دارد و فضای جانبی بیشتری می خواهد. طرح مشبک وزن و فشار باد کمتری ایجاد می کند, ولی مدل تمام پوش حریم بالاتری ارائه می دهد و به چرخ, کلاف و موتور قوی تری نیاز دارد. عرض دهانه, شیب کف, فضای حرکت, پروفیل, ورق فولادی, پوشش رنگ, دنده شانه ای و تعداد تردد, کاربرد مناسب هر گزینه را مشخص می کنند. فرفورژه سازان با مقایسه ساختار, ظاهر و محدودیت نصب, مسیر انتخاب را با شرایط واقعی ورودی همانگ می سازد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, ابعاد دهانه, طول فضای جانبی, تصویر کف, جهت حرکت و نیاز به سیستم اتوماتیک را آماده کنید تا طرح نهایی بر پایه حرکت روان, ایمنی, دوام و سرویس پذیری پیشنهاد شود.
